4.76.1. Снегоочистители плужные двухпутные СДП, СДП-М, СДП-М2 транспортируются в составе поезда или отдельным локомотивом.

4.76.2. Для приведения снегоочистителей в транспортное положение (рисунок 75) необходимо:

а) выполнить общие требования по приведению в транспортное положение согласно пункту 4.1 настоящей Инструкции, выполнить необходимые операции по переводу снегоочистителя в транспортное положение в соответствии с руководством (инструкцией) по эксплуатации на снегоочиститель (инструкцией по транспортированию);

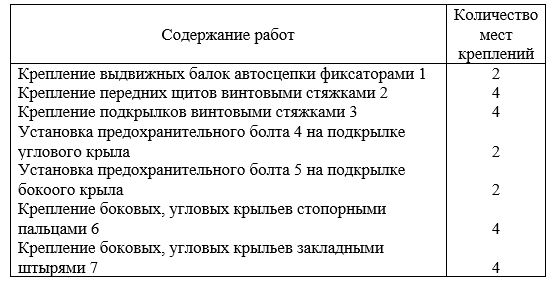

б) поднять передние щиты в транспортное (верхнее) положение и притянуть к неподвижной носовой части винтовыми стяжками 2;

в) пневматическими цилиндрами выдвинуть автосцепки, предварительно подняв винтовые фиксаторы 1 автосцепки и открыв крышки люков на неподвижной части отвала. Поворачивая маховик привода, опустить фиксатор в крайнее нижнее положение до совпадения стрелки указателя с риской «фиксатор опущен».

При не полностью опущенном фиксаторе автосцепки прицеплять снегоочиститель к составу поезда категорически воспрещается;

г) механизмом открытия установить боковые и угловые крылья вдоль кузова машины таким образом, чтобы упоры крыльев вошли в стаканы амортизаторов на раме машины (при этом подъемные подкрылки крыльев автоматически поднимутся в верхнее положение), в совмещенные отверстия упоров и амортизаторов установить стопорные пальцы 6;

д) установить дополнительные транспортные запоры крыльев – закладные штыри 7. Ввернуть до упора болты 4 и 5, предохраняющие подкрылки от падения на путь;

е) зафиксировать подкрылки боковых и угловых крыльев винтовыми стяжками 3;

ж) на снегоочистителе СДП-М и СДП-М2 проверить установку верхних поворотных щитков подъемных подкрылков, которые должны занимать вертикальное положение. При необходимости отрегулировать положение щитков при помощи специальной тяги;

з) на прямом горизонтальном участке пути проверить зазоры между элементами боковых крыльев и тележек. Для обеспечения необходимого поворота тележки при проходе по кривым малого радиуса эти зазоры должны быть в горизонтальном направлении не менее 50 мм, в вертикальном - не менее 30 мм. В случае необходимости - произвести доработку крыльев согласно инструкции по эксплуатации снегоочистителей.

4.76.3. У снегоочистителей оборудованных автоматическим тормозом, необходимо выполнить следующее:

а) установить воздухораспределитель на груженый режим при чугунных тормозных колодках, а при композиционных колодках - на средний;

б) проверить рычажные передачи, смонтированные по схемам, приведенным в техническом описании на машину;

в) снять концевые рукава рабочей магистрали снегоочистителя; путем открытия крана для обдува снегоочистителя выпустить воздух из рабочей магистрали и запасных резервуаров, перекрыть разобщительные краны.

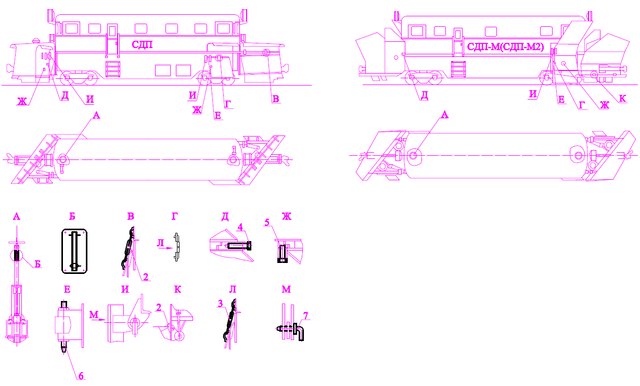

Рисунок 75 – Схема приведения снегоочистителей плужных двухпутных СДП, СДП-М, СДП-М2 в транспортное положение
