Сферы применения и технические требования к геотекстилю

Одним из геосинтетических материалов, применяемых при строительстве и ремонте железных дорог, является геотекстильный материал.

Геотекстиль это плоский водопроницаемый синтетический или натуральный текстильный материал, получаемый по текстильной технологии ГОСТ Р 55028, который используется в контакте с грунтом и/или другими материалами.

П.6.1. Сферы применения геотекстиля.

Сферы применения геотекстиля определяется функциями, выполняемыми геотекстильным материалом:

разделение – предотвращение взаимного проникновения частиц материалов смежных слоев балласта и земляного полотна или смежных слоев конструкции земляного полотна ;

армирование – повышение несущей способности земляного полотна;

дренирование – сбор и перенос осадков, грунтовой воды и других жидкостей в плоскости материала;

защита от эрозии – предотвращение или ограничение перемещения частиц грунта или других частиц по поверхности откоса (склона);

стабилизация – снижение деформации слоя несвязного грунта за счет ограничения перемещения частиц грунта в случае приложения нагрузки:

фильтрация – пропускание жидкости в структуру материала или сквозь нее с одновременным сдерживанием грунтовых и подобных им частиц.

Усиление основной площадки земляного полотна проводится, исходя из требований:

по ограничению темпа накопления остаточных деформаций в балласте и грунтах основной площадки земляного полотна;

по снижению до допустимых величин или полного устранения деформаций морозного пучения в виде пучин и равномерного пучения.

Ограничение темпа накопления остаточных деформаций достигается разделением грунтов земляного полотна и балластного слоя и обеспечением прочности грунтов рабочей зоны земляного полотна, на которую распространяется воздействие от подвижного состава.

Разделение грунтов и материалов земляного полотна выполняется путем создания разделительной мембраны (разделительного слоя) из нетканого геотекстиля между разнородными слоями грунта, грунта и балласта или грунта и конструктивных элементов (например, плит укрепления), препятствующей проникновению более мелких частиц грунта из одного слоя в другой с более крупными частицами.

Разделение грунтов земляного полотна и балласта может не выполняться, если в уровне основной площадки располагаются дренирующие грунты или старый загрязненный слой щебня, в которых содержание частиц размером менее 0,1 мм составляет не более 4% по массе.

Для армирования грунтовых поддерживающих массивов и усиления слабого основания земляного полотна применяется высокопорочный тканый геотекстиль, который воспринимает растягивающие нормальные и касательные напряжения, благодаря чему повышается прочность грунтов и устойчивость земляного полотна, уменьшаются деформации.

Функции фильтрации и отвода воды от грунтов земляного полотна нетканым геотекстилем используются при необходимости осушения грунтов земляного полотна с отводом воды, как в поперечном, так и продольном направлениях.

Нетканый геотекстиль применяется и как дренажный фильтр, когда при использовании дренирующего грунта требуется выполняются работы с высокой, часто труднодостижимой точностью (устройство обратного фильтра в дренажных и других сооружениях)

Противоэрозионная защита грунтов земляного полотна применяется для защиты поверхностей грунтов земляного полотна от водной и ветровой эрозии.

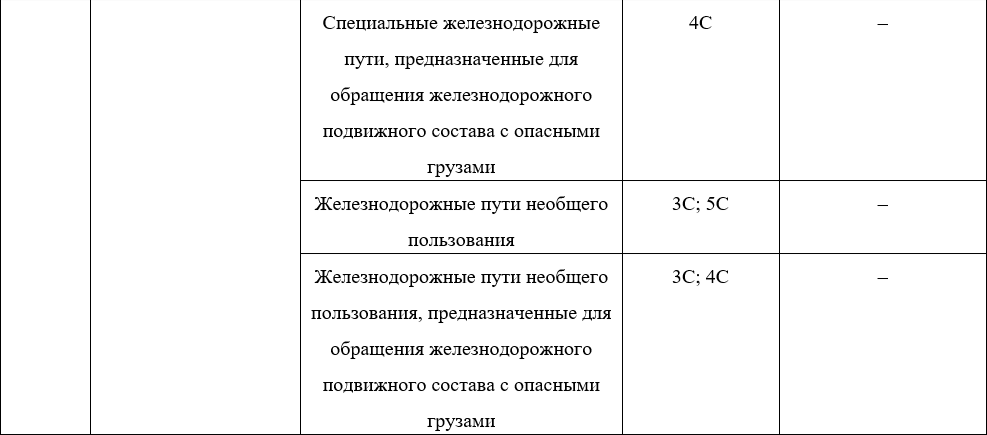

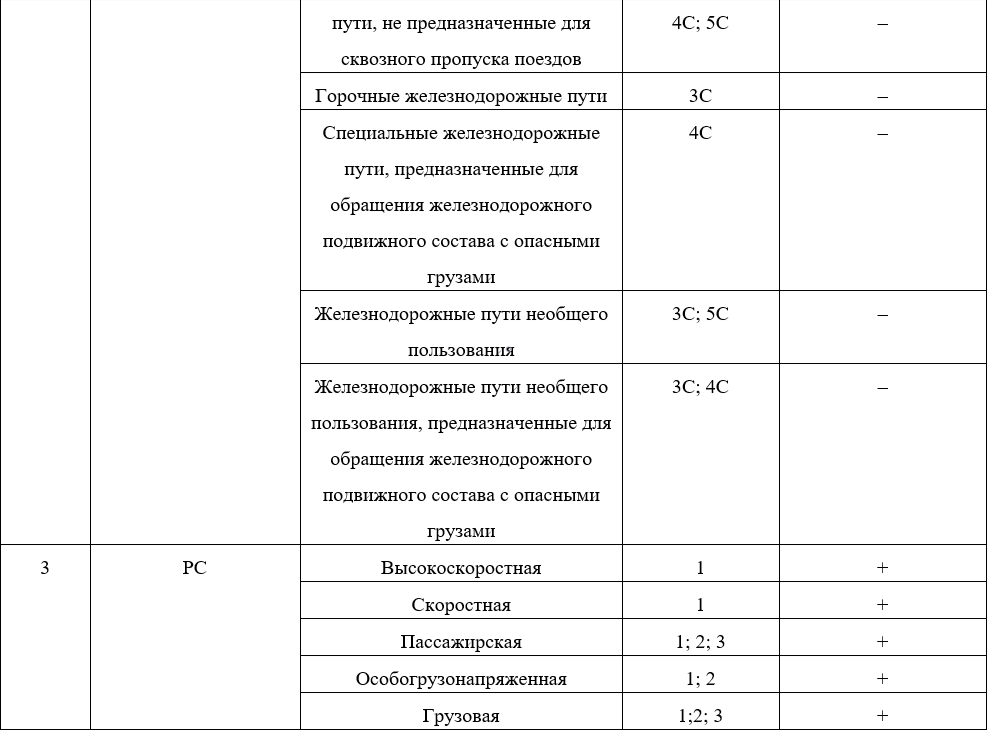

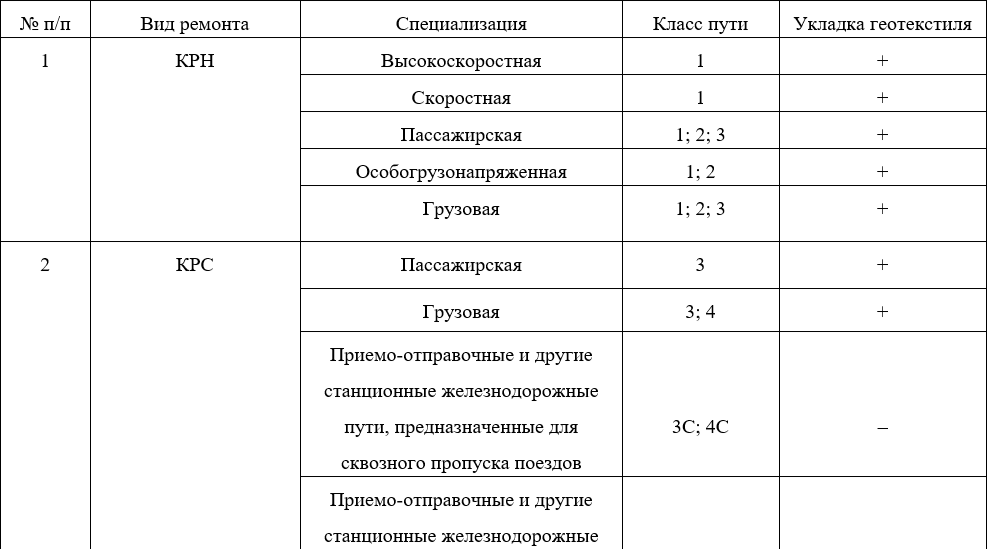

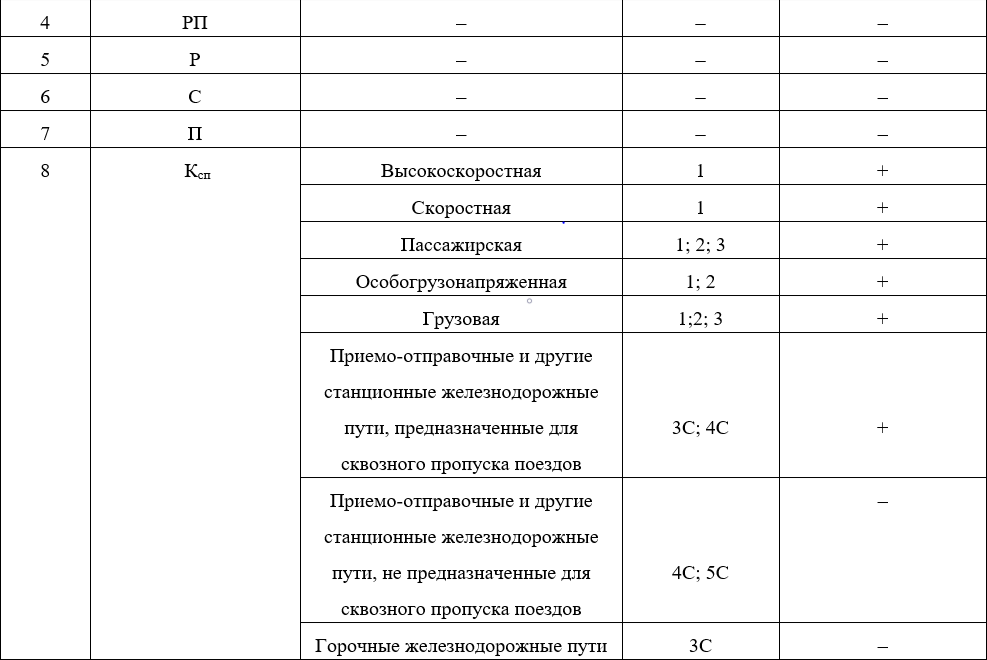

Таблица П.6.1.

Сферы геотекстиля

П.6.2. Условия применения геотекстиля

Условия применения нетканого гетекстиля в противодеформационных конструкциях для устранения деформаций на эксплуатируемых линиях и предупреждения возникновения деформаций приведены в таблицах П.6.2. и П.6.3.

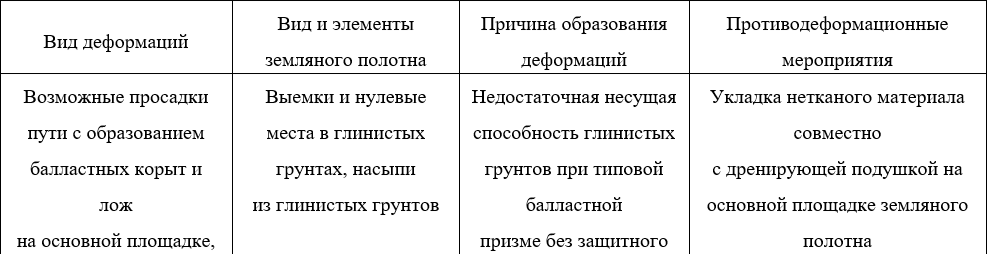

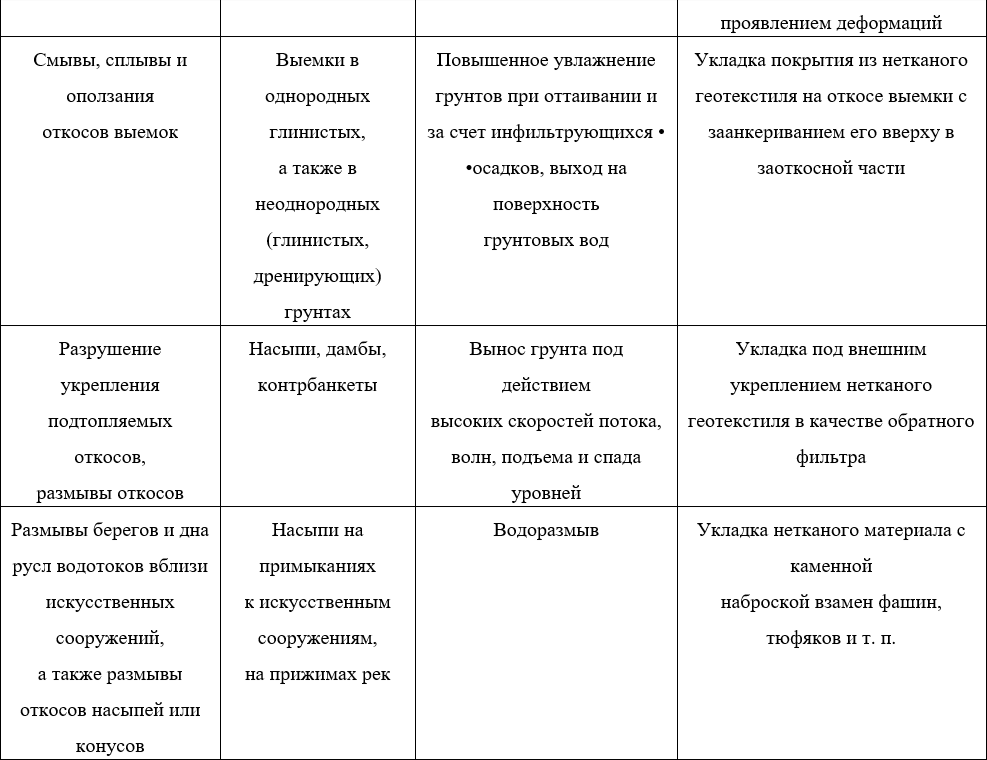

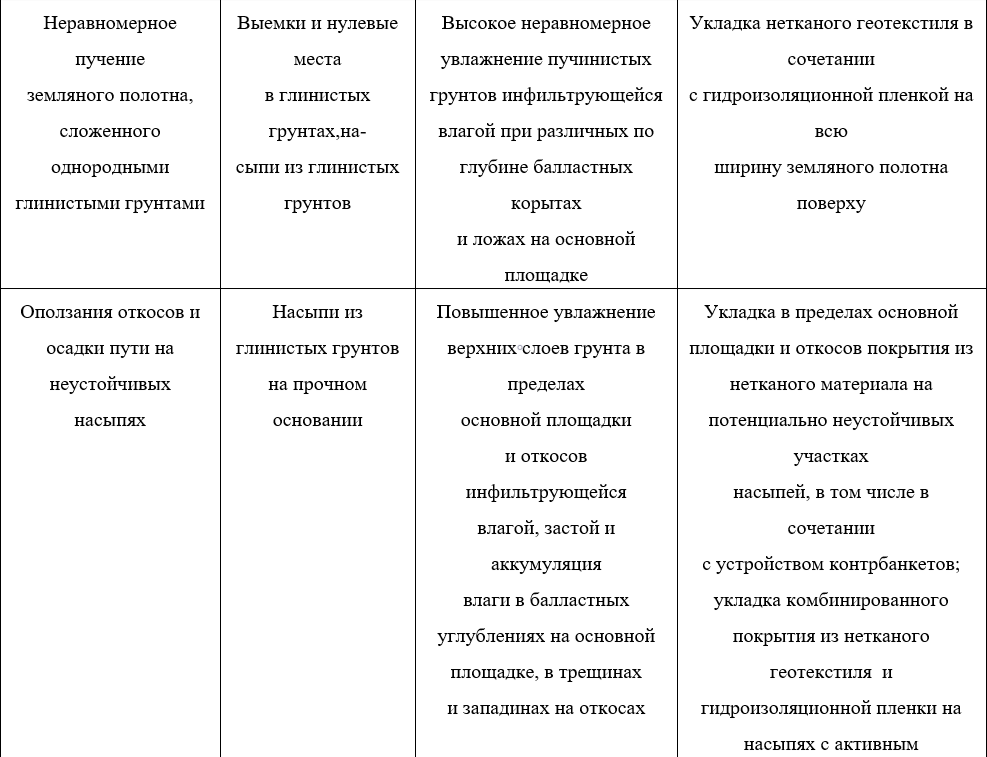

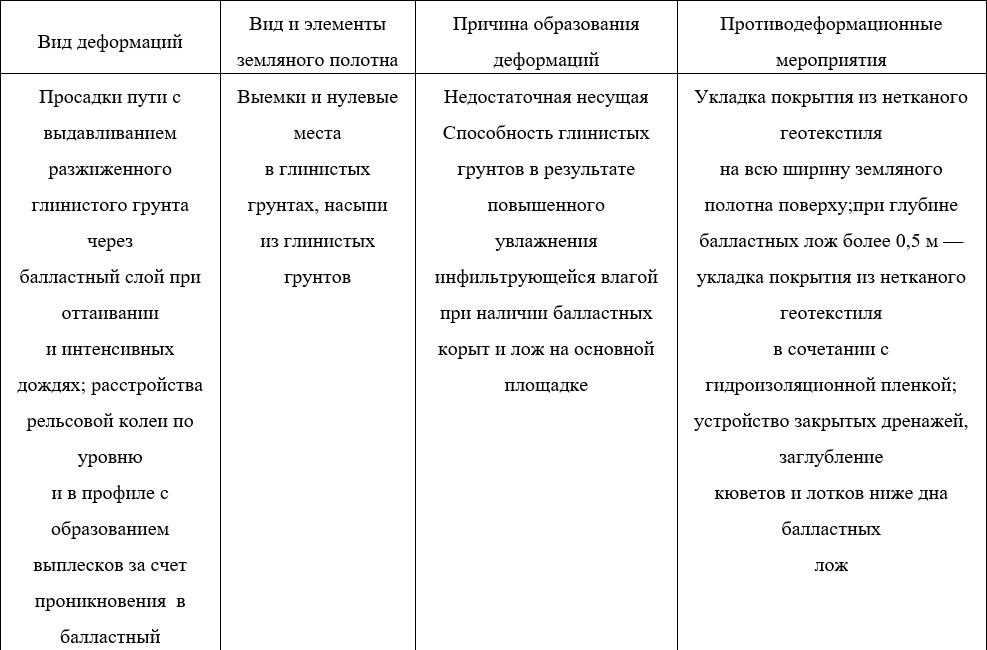

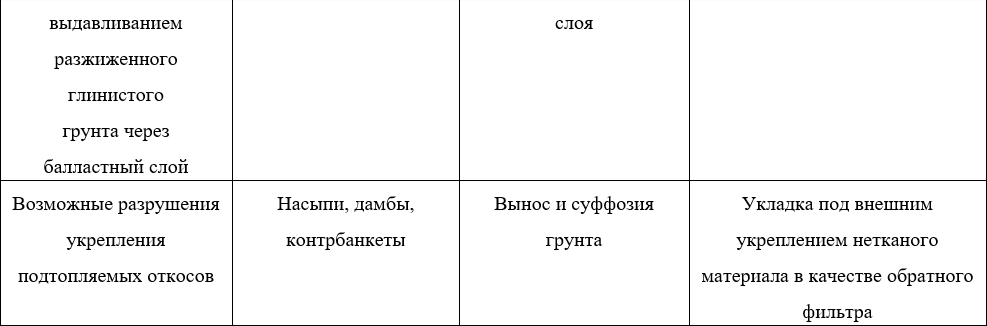

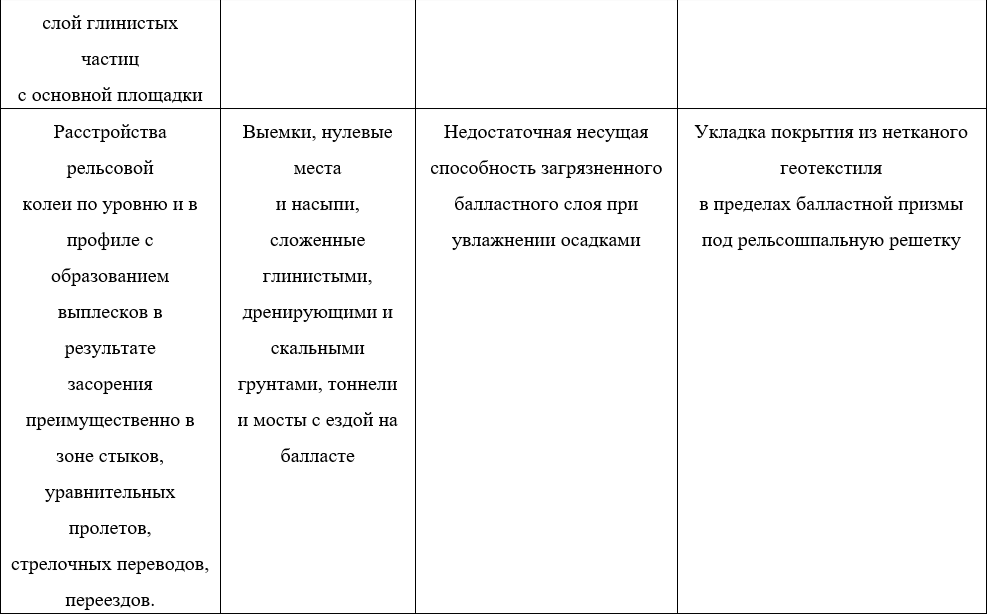

Таблица П.6.2.

Устранение деформаций в эксплуатируемых линиях

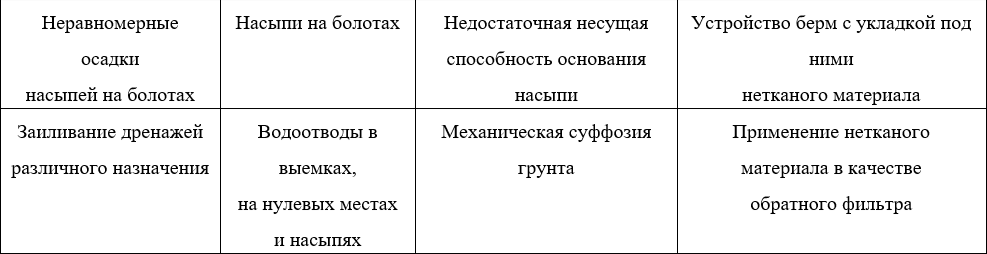

Таблица П.6.3.

Предупреждение деформаций

При ремонтах железнодорожного пути нетканый геотекстиль применяется в макроклиматических районах с умеренным и холодным (УХЛ) климатом (температурный режим эксплуатации от минус 50° С до плюс 55° С), категория размещения – 5 (в почве) согласно ГОСТ 15150-69, при воздействии грунтовых вод с показателем кислотности рН от 4 до 11.

Исходные данные для проектирования противодеформационных конструкций с применением гетекстиля на эксплуатируемых линиях получают при инженерно-геологическом обследовании или инженерно-геодезических изысканиях.

Технологические схемы укладки геотекстиля приведены в Руководстве по применению полимерных материалов (пенопластов, геотекстилей, георешеток, полимерных дренажных труб) для усиления земляного полотна при ремонтах пути, 2002 г.

Применение геотекстиля обосновывается технико-экономическим сравнением с другими способами устранения деформаций земляного полотна и усиления подрельсового основания (планировка основной площадки, устройство гидроизоляционного покрытия и др.).

П.6.3. Технические требования к геотекстилю

Нетканый геотекстиль, укладываемый в путь при проведении ремонтных работ должен соответствовать техническим характеристикам, приведенным в таблице П.6.4.

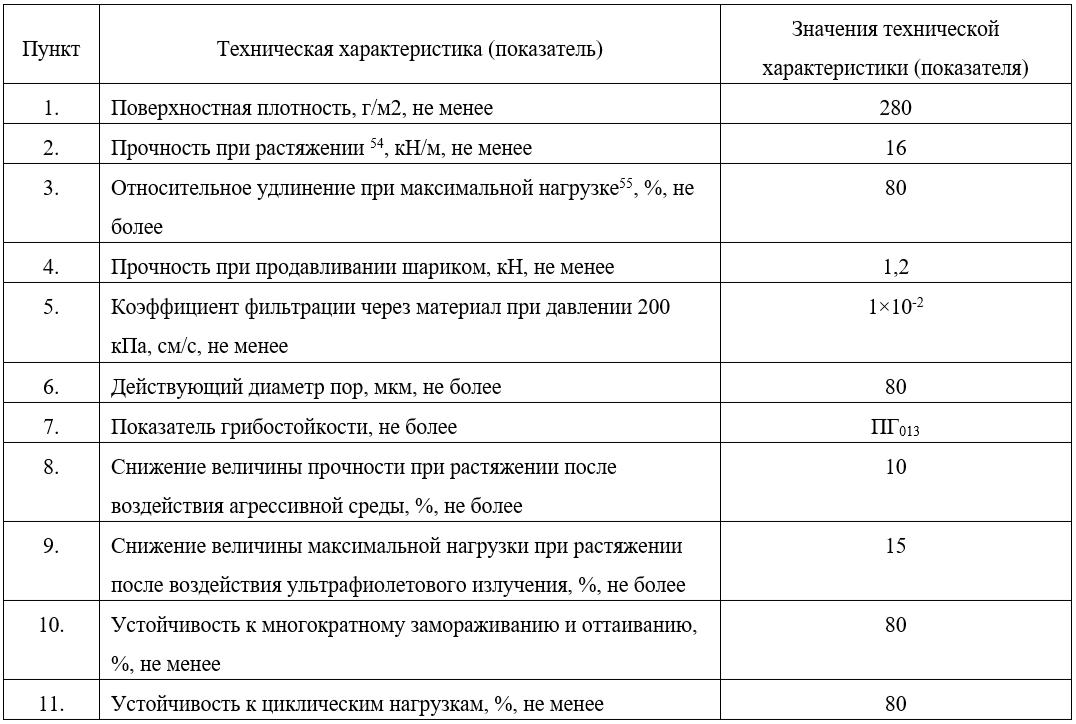

Таблица П.6.4.

Технические требования к геотекстилю

Примечание:

При укладке нетканого геотекстиля по технологии, не предполагающей снятие рельсошпальной решетки, диаметр рулона геотекстильного материала не должен превышать 38 см. Смещение слоев в рулоне не должно быть более 5 см.

Геотекстиль для применения на сети железных дорог, подлежит добровольной сертификации.

Качество укладываемого в путь геотекстильного материала подтверждается паспортами заводов-изготовителей и проверяется при проведении верификации у потребителя.

____________________

⁵⁴ Определяется по наименьшему значению из испытаний в продольном и поперечном направлениях.

⁵⁵ В случае выполнения требования п.2 настоящей таблица допускается относительное удлинение материала определять при минимально допустимой величине максимальной нагрузки.
