Приложение № 5
Формы документов, используемых при приемке железнодорожного пути после ремонтов
Исполненный продольный профиль – обязательный документ при приемке отремонтированного пути. Ниже (рис. П.5.1.) представлена форма продольного профиля, применяемая в случае ручной геодезической съемки. Форма продольного профиля по данным вагонов ВПС ЦНИИ-4 приведена на рис. П.5.2.
АКТ
об укладке в путь сварной рельсовой плети
Настоящий акт составлен о том, что «___» __________ 20__ г.
плеть № __________ уложена на __________ пути перегона ____________ при этом первоначальная температура была ______ оС, температура закрепления была _______ оС.
Плеть № _________ имеет длину _______ и уложена:
начало _______ км, пикет _________, плюс _________ м,
конец ________ км, пикет ________, плюс _________ м.
Между плетями № _______ и № ________ уложено _________ уравнительных рельсов длиной ________ м.
Между плетями № _______ и № ________ уложено ____________ уравнительных рельсов длиной ________ м.
Начальник ПМС _____________________
Начальник дистанции пути (инфраструктуры) ____

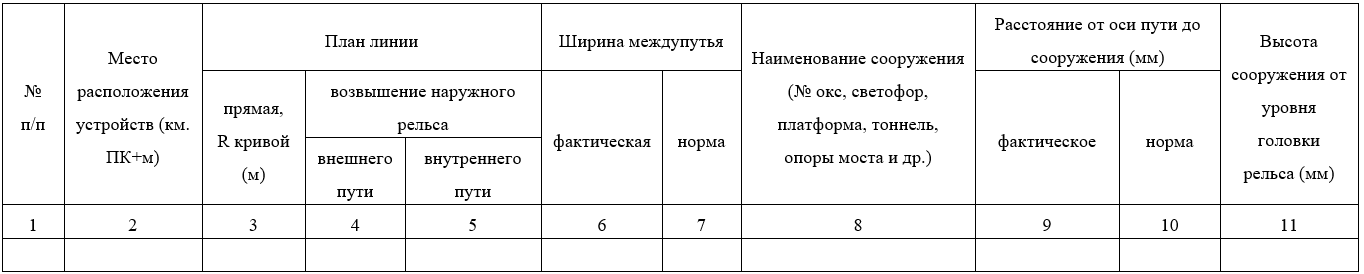

Ведомость габаритных промеров после производства работ на перегоне _____________________ пути ______ км ________
Начальник дистанции пути (инфраструктуры) _______________________ «___» __________ 20 г.
Начальник ПМС __________________________ «___» __________ 20 г.
Начальник дистанции электроснабжения __________________________ «___» __________ 20 г.
Начальник дистанции сигнализации, централизации и блокировки __________________________ «___» __________ 20 г.
Примечание:
При промерах габаритов в границах станции добавляется подпись начальника станции.

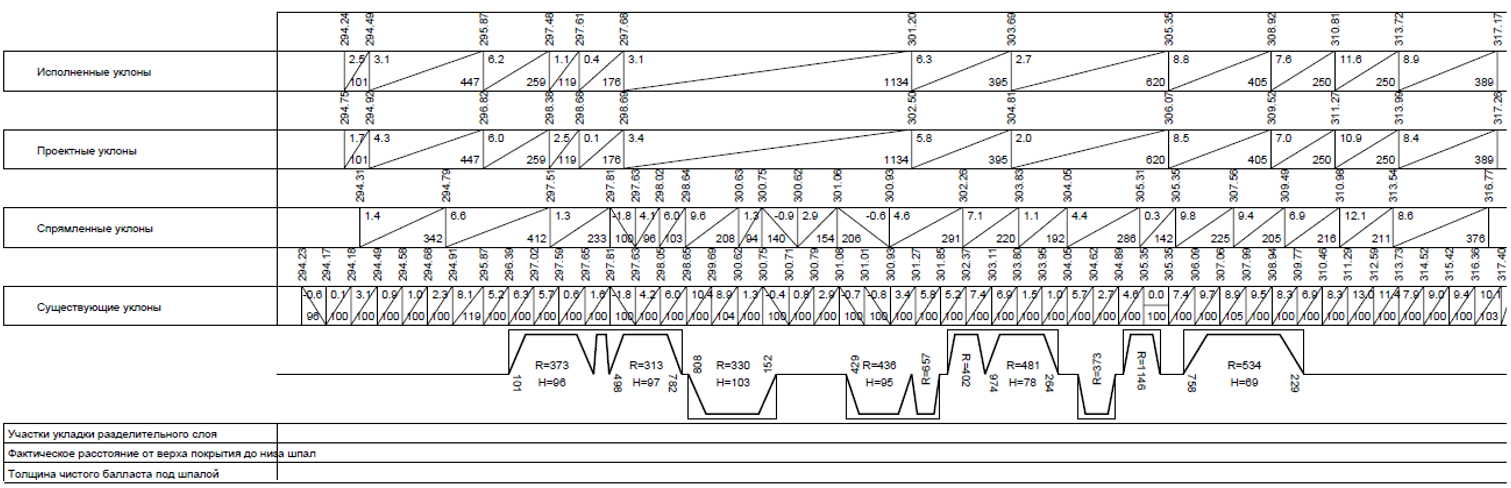

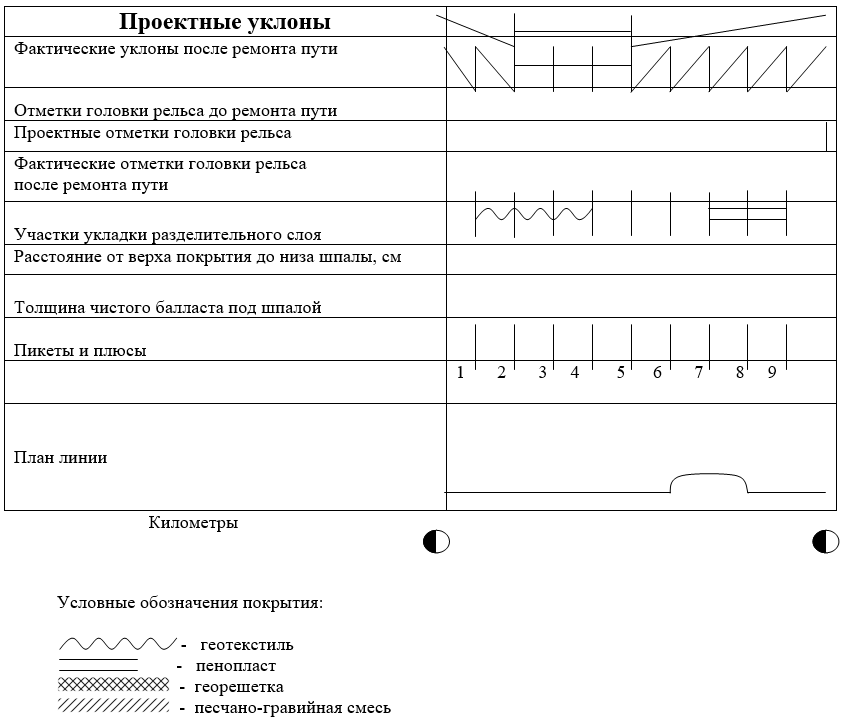

Исполненный продольный профиль при ручной геодезической съемке ____________ км __________ путь

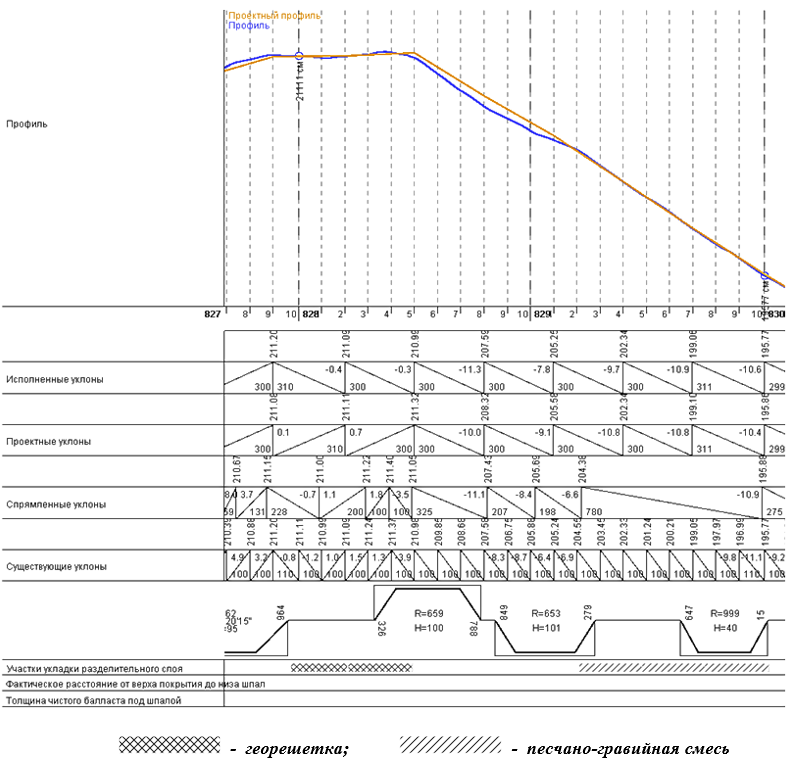

Рисунок П.5.1. Оформление продольного профиля отремонтированного пути по данным ручной геодезической съемки
Примечания:
1. Фактические отметки головки рельса после ремонта определяются через 50 м и во всех точках перелома профиля.
2. На плане линии указываются: в числителе – фактическая длина прямых, переходных и круговых кривых, фактическое значение радиуса круговой кривой и возвышения наружного рельса, в знаменателе – проектные значения.
3. Исполненный продольный профиль при ручной геодезической съемке должен соответствовать требованиям Методических указаний по составлению продольных профилей станционных путей и перегонов [56].
Рисунок П.5.2. Исполненный продольный профиль пути по данным
мобильного средства диагностики

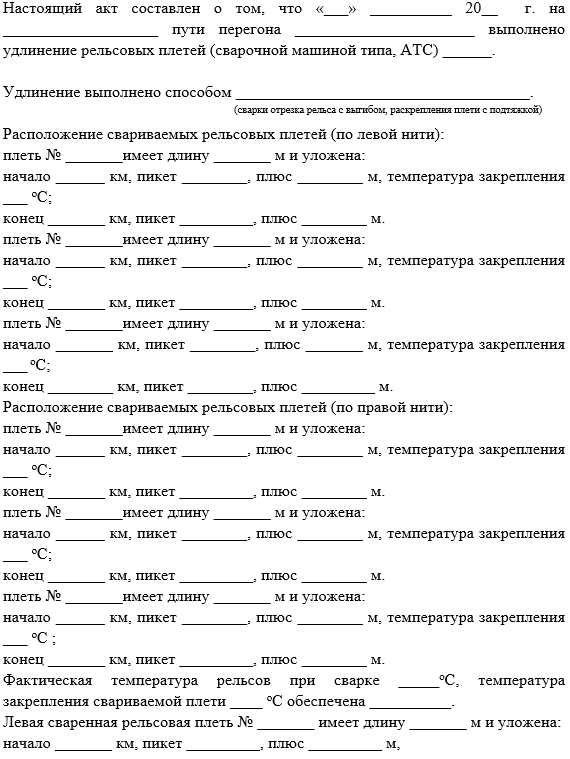

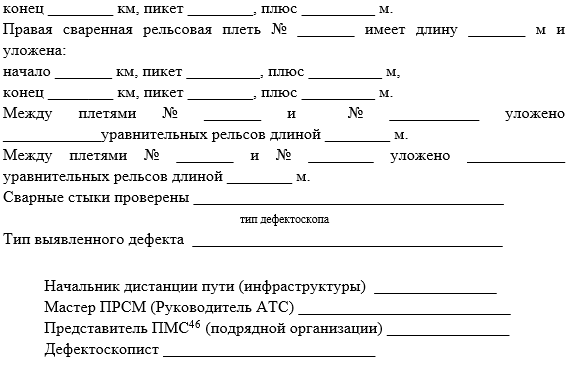

АКТ
об удлинении рельсовых плетей после укладки с помощью контактной или алюминотермитной сварки
___________________
46 По должности не ниже старшего дорожного мастера
АКТ
о ремонте земляного полотна47
47 К акту прилагаются поперечные профили, исполненные через каждые 100 м.

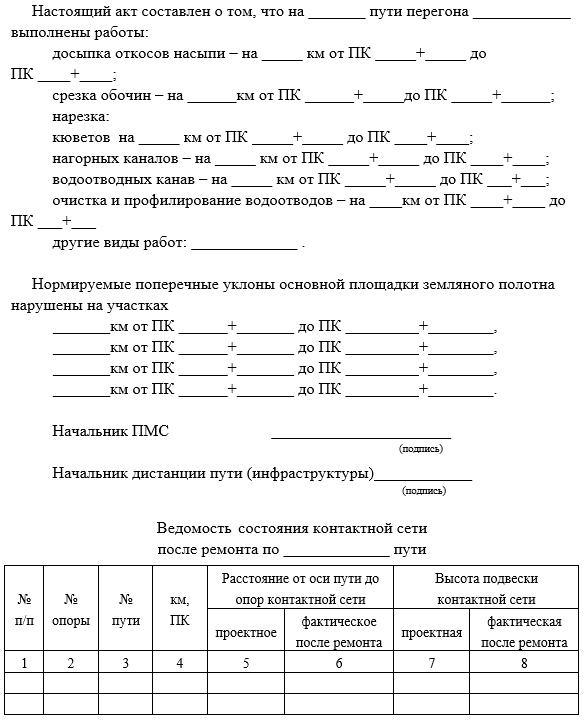

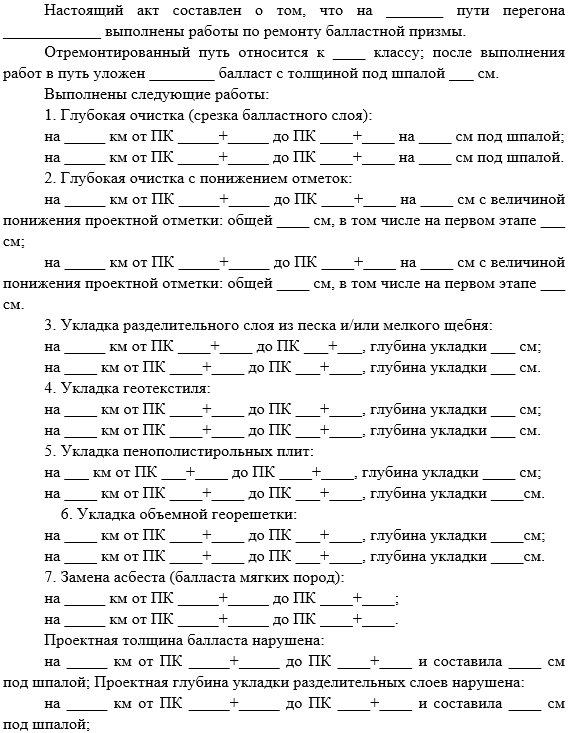

АКТ

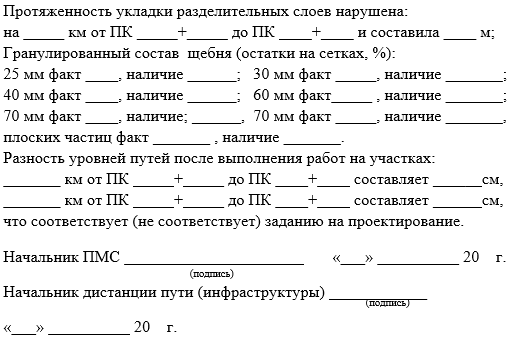

о ремонте балластной призмы48
____________________
48 К акту прилагаются поперечные профили балластной призмы (с указанием размеров), исполненные через каждые 100 м.
Лицевая сторона

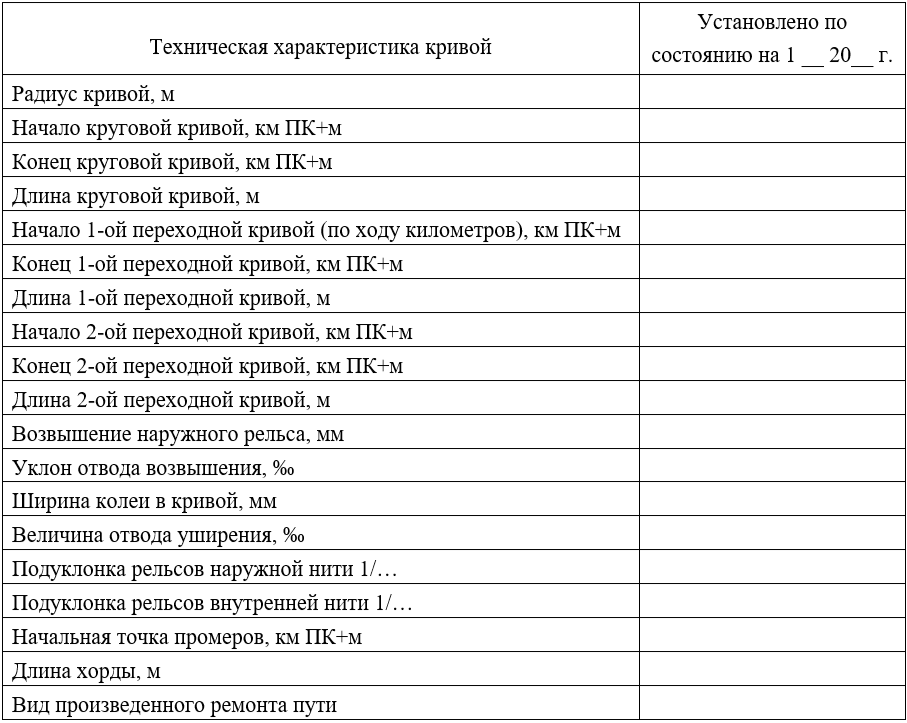

Характеристика кривой
от км _____ ПК _____+______
до км _____ ПК _____+______,
путь _____________________,
(четный, нечетный)
перегон _______________
(ручная съемка кривой)
Начальник путевой машинной станции
Начальник дистанции пути (инфраструктуры)
Оборотная сторона

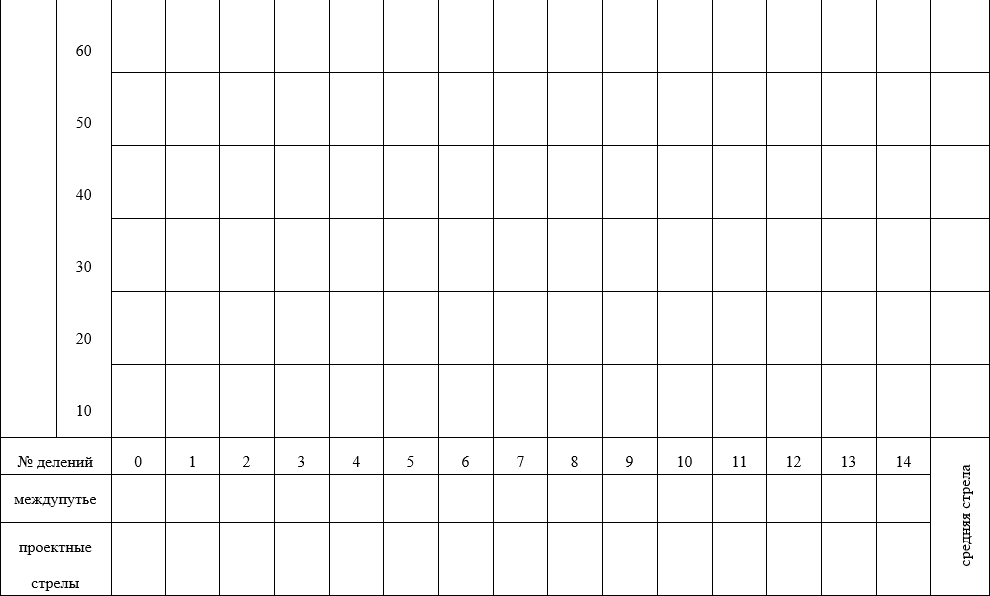

График кривой – проектный и натурный
(оформляется при отсутствии прохода ЦНИИ-4)
на ____ км _______ пути, перегон______________________
Условные обозначения:
Красным цветом – проектные стрелы;
Синим цветом – натурные стрелы после рихтовки в 20___ г.
Ведомость условия приемки и оценки качества
выполнения работ по ________________________________
(указать вид работ, установленную скорость)
Начальник ПМС ______________________
(подпись)
Начальник дистанции пути (инфраструктуры)__________________
(подпись)

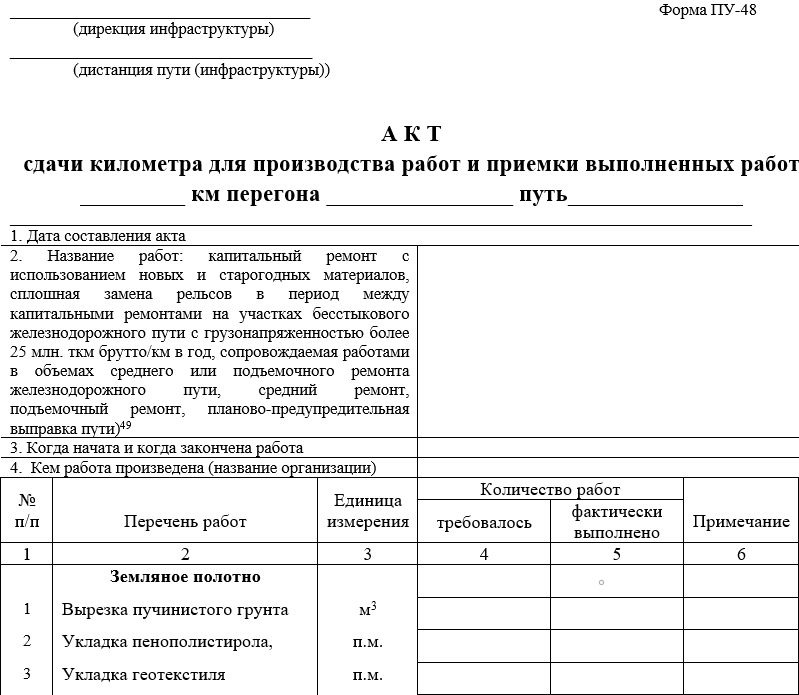

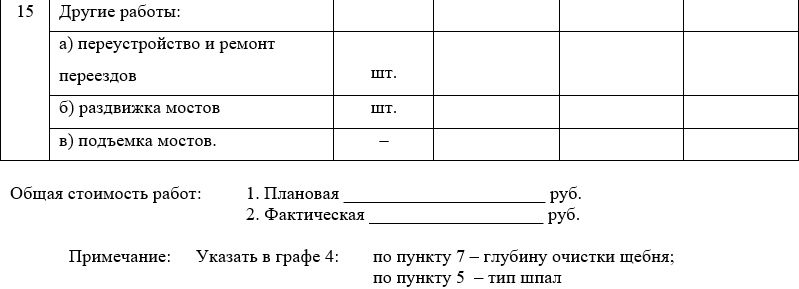

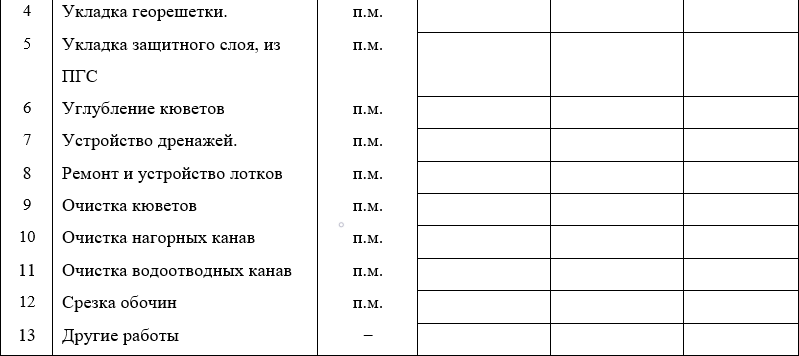

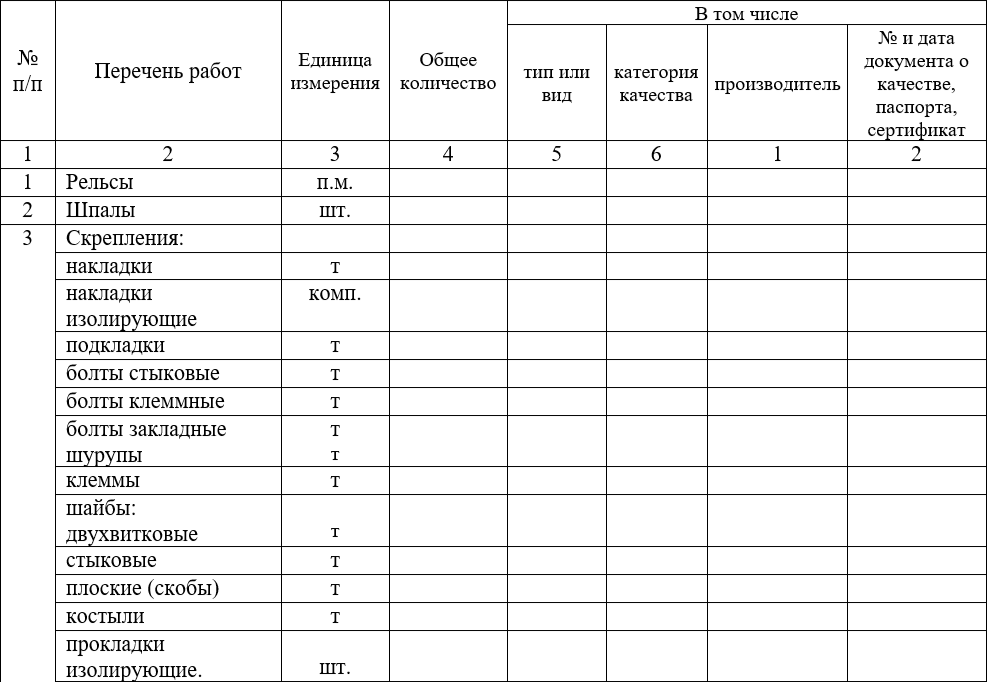

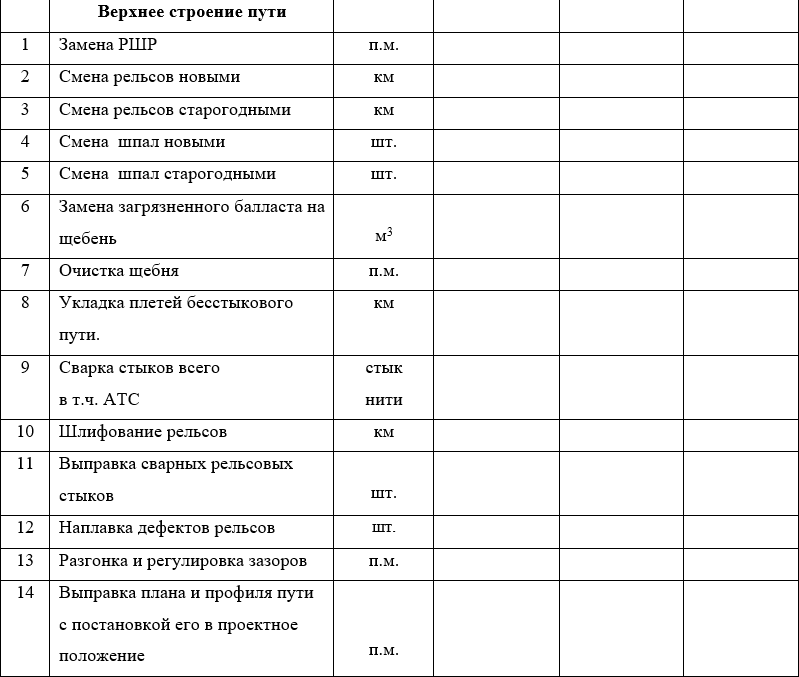

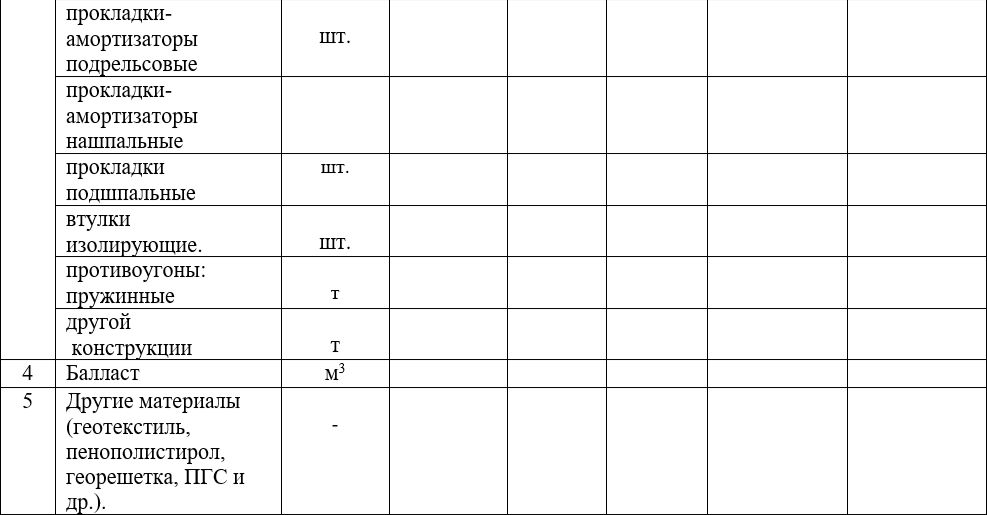

Расход материалов
Примечание:
Расход материалов показывать дробью:
- в числителе – новых;
- в знаменателе – старогодных

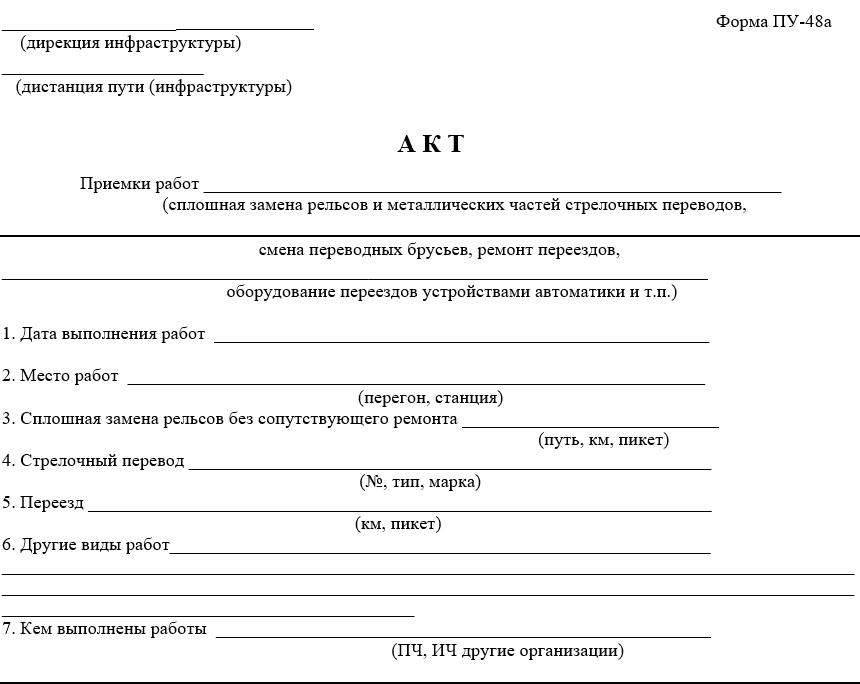

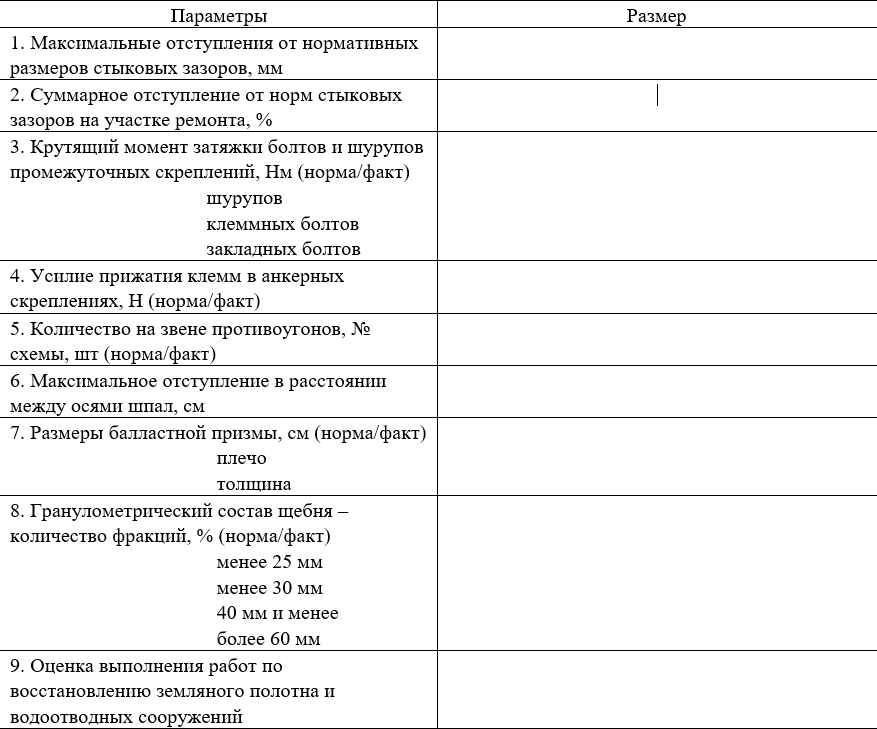

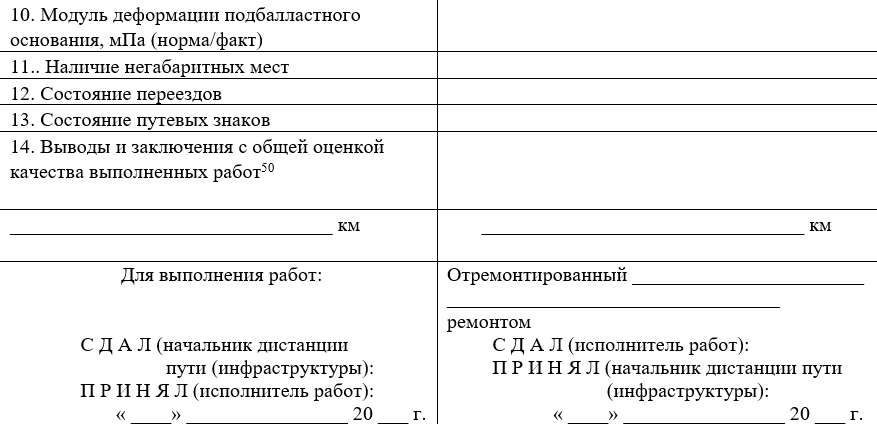

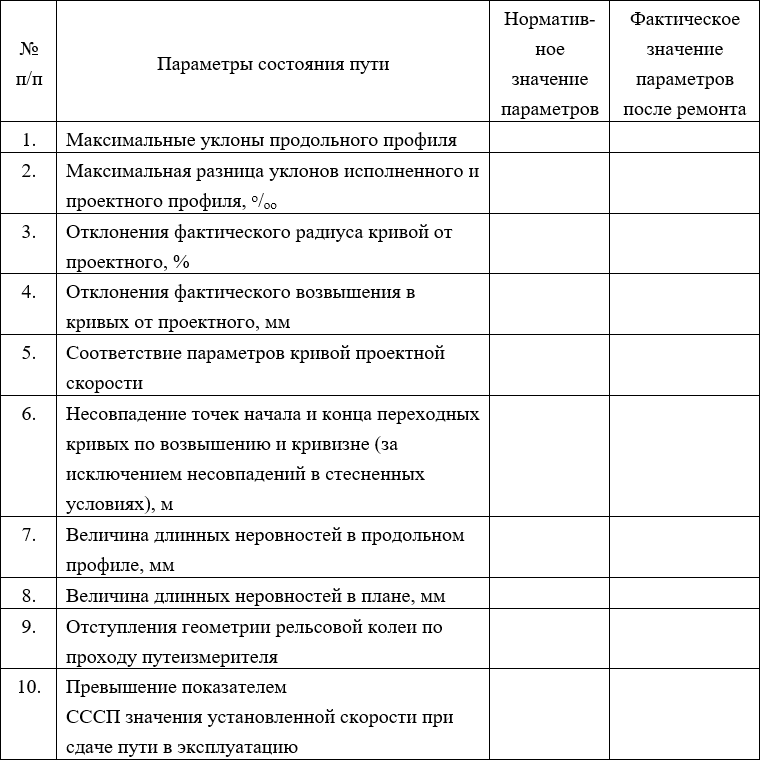

Параметры пути после ремонта
____________________

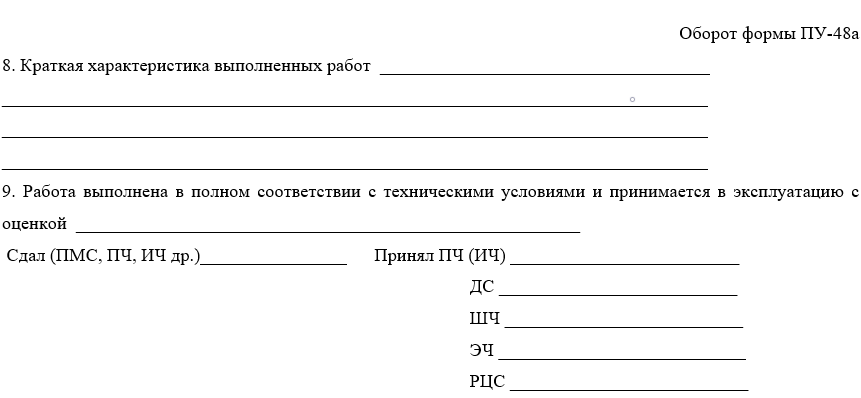

50 Общая оценка не может быть выше, чем по п. 10 табл.11.6 Правил, но она может быть снижена при наличии отступлений по п.п. 1 – 9 и 11 – 21 указанной таблицы
Примечания к п. 8:
1. При сплошной замене металлических частей стрелочного перевода указать: тип, марку, тип брусьев, род балласта под стрелочным переводом.
2. При смене переводных брусьев указать количество брусьев, тип брусьев, род балласта.
3. При смене стрелочного перевода указать толщину щебеночного балласта (в см) и количество щебня (м. куб).
4. При сплошной смене рельсов (без сопутствующего ремонта) указать – новые или старогодные, их тип, длину, тип и количество уложенных скреплений, тип и количество противоугонов, тип шпал, род балласта, пропущенный тоннаж по старогодным рельсам.
5. При ремонте переезда указать перечень выполненных работ, тип переездной сигнализации, продольный профиль автомобильной дороги с горизонтальной площадкой, уклон дороги на протяжении 20 м от переезда, ширину проезжей части переезда, тип уложенного настила, освещение переезда, высоту подвески контактного провода, видимость приближающего поезда с автомобильной дороги на расстоянии 50 м от переезда, видимость середины переезда машинистом четного и нечетного направлений, наличие УЗП и т.п.

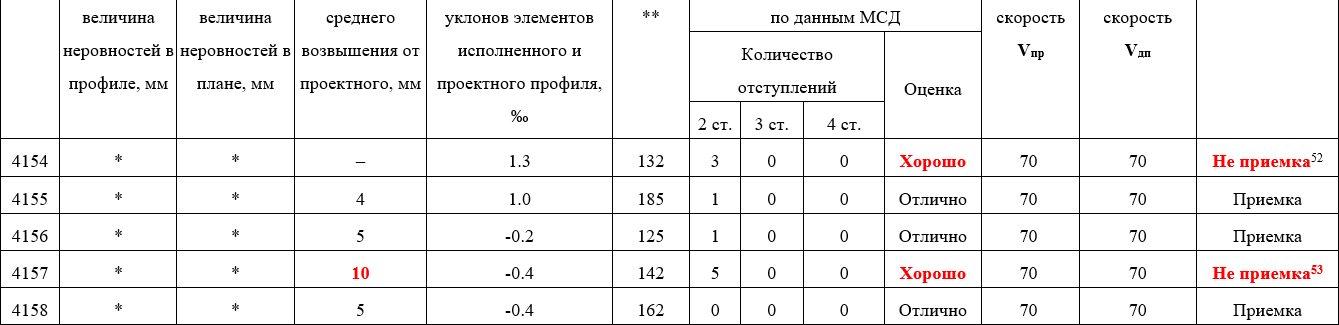

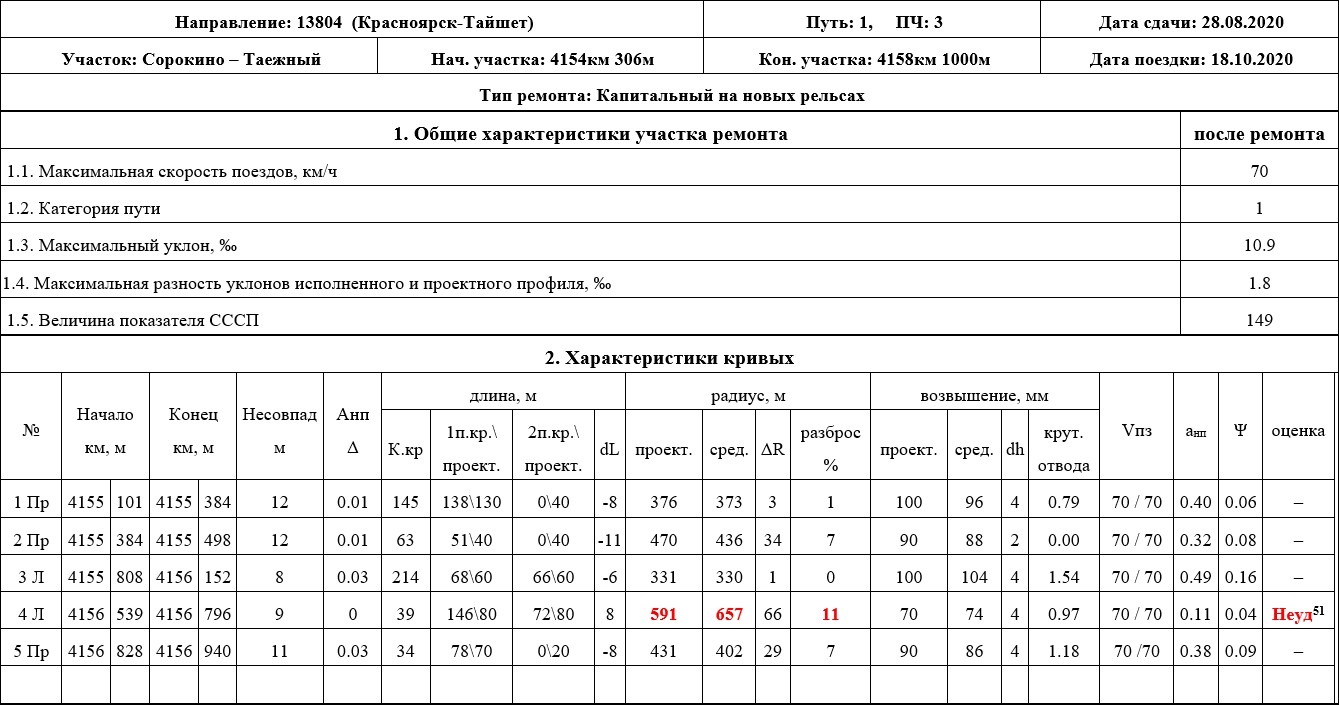

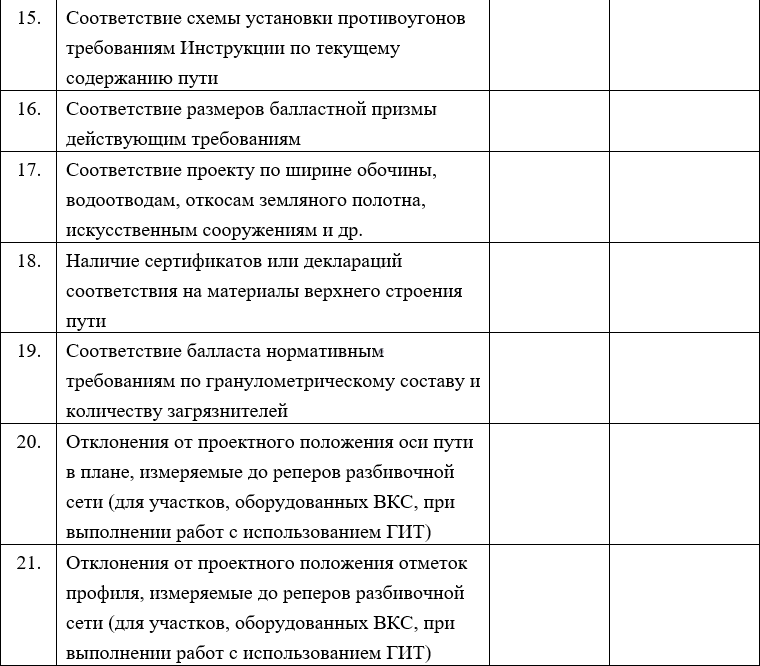

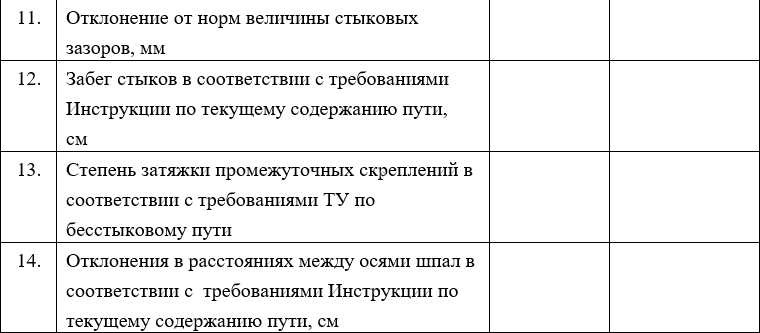

Таблица П.6.1. Пример ведомости характеристик состояния и устройства пути после ремонтно-путевых работ (ФПО)
| Условные обозначения: |
* не подлежат определению при скоростях до 120 км/ч ** не подлежат определению на участках среднего, подъемочного ремонтов и ППВ. |
| Примечания: |
К ведомости ФПО должны быть в обязательном порядке приложены:
|
_____________________
52 Несоблюдение требований по п. 9 таблицы 11.6 Условия приемки и оценки качества выполнения работ.
53 Несоблюдение требований по п. 4 и 9 таблицы 11.6 Условия приемки и оценки качества выполнения работ.

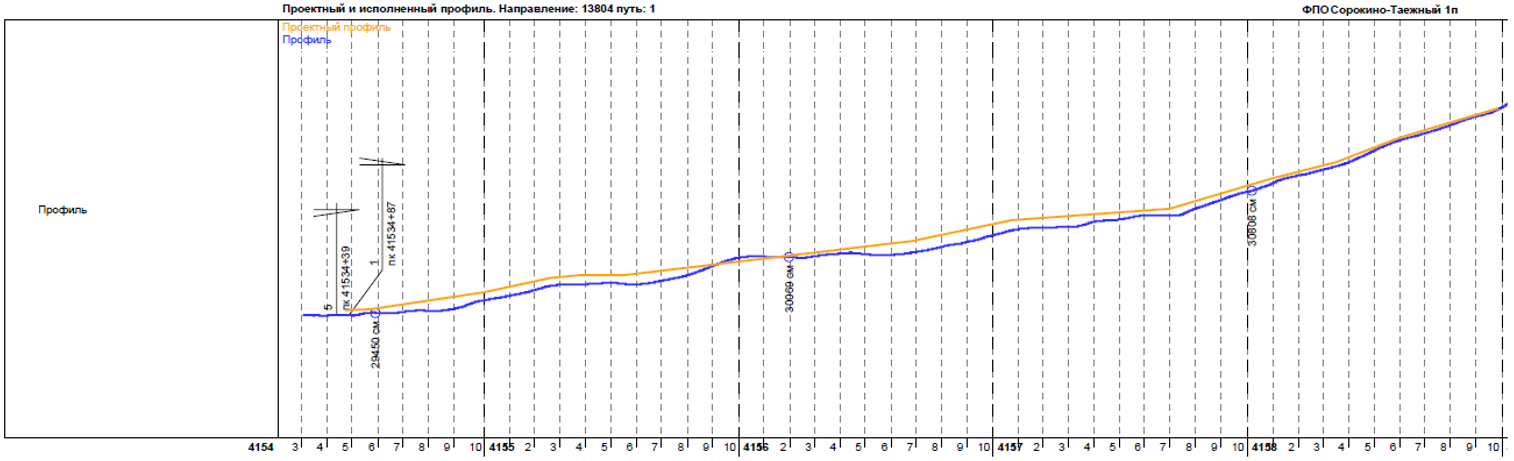

Рисунок П.6.3. Фактический и проектный профиль участка ремонта

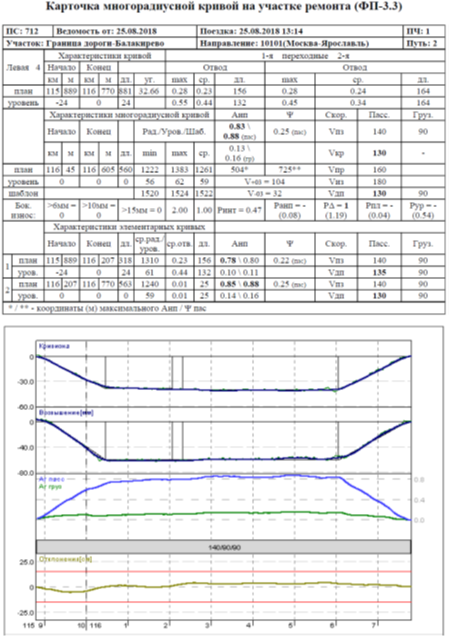

Рисунок П.6.4. Пример карточки кривой

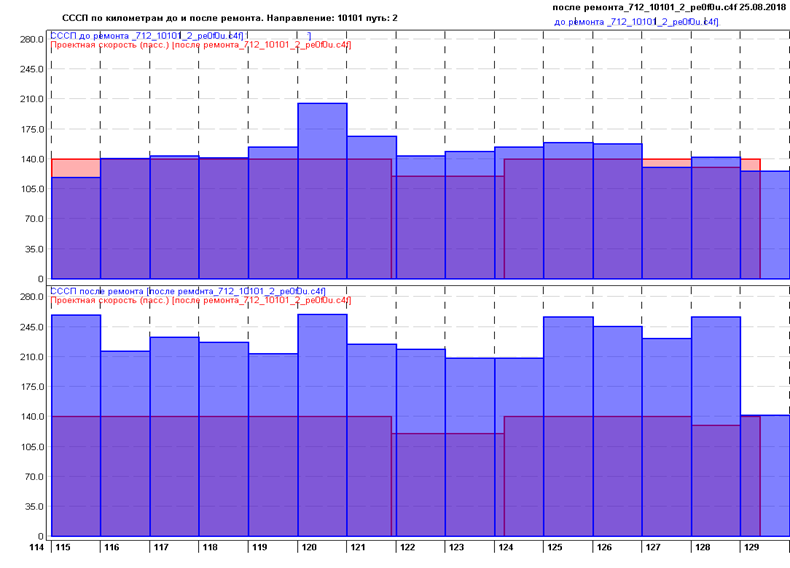

Рисунок П.6.5. Пример графика показателя СССП на участке ремонта
Основные виды скрытых работ при капитальных ремонтах пути, подлежащих актированию
К основным видам скрытых работ относятся работы:
а) по обеспечению уклона поверхности среза балластной призмы в полевую сторону основной площадки земляного полотна не менее 0,04;
б) по обеспечению проектных модулей деформации на уровне поверхности среза основной площадки земляного полотна и на поверхности защитного слоя из ПГС, в т.ч. с георешеткой;
в) по обеспечению качества укладки защитно-разделительных и теплоизоляционных покрытий, определяемого их шириной, обеспечением уклона покрытия не менее 0,04 в полевую сторону, а также отсутствием складок, горбов (при пересыпании щебня через подпутную балку на поверхность среза), разрывов при стыковке полос (плит) укладываемых материалов;
г) по обеспечению качества очистки щебня, характеризуемого количеством засорителей в очищенном балласте не более 5% (по массе);
д) по обеспечению срезки обочин земляного полотна на величину, определяемую проектом;
е) по устройству дренажей, связанные с устройством дренажей до их засыпки грунтом, монтажом арматуры железобетонных конструкций, устройством стыков сборных железобетонных элементов – до их омоноличивания, устройством гидроизоляции пролетных строений, опор и водопропускных труб, а также стыков звеньев труб и температурных швов, засыпкой устоев, водопропускных труб;
Порядок составления акта освидетельствования скрытых работ
В строке «наименование и место расположения объекта» указываются: наименование объекта, дороги, перегона, км, начало – ПК+м, конец – ПК + м.
В строке «Ответственный представитель исполнителя работ», указываются: фамилия, инициалы, организация, должность представителя, назначенного приказом по организации – исполнителя (ДРП и др.).
В строке «Ответственный представитель технического надзора», указываются: Ф.И.О., организация, должность представителя, назначенного приказом по организации – заказчика или уполномоченной ее организации (ПЧ, ИЧ и др.).
В строке «а также лица, дополнительно участвующие в освидетельствовании», указываются: фамилия, инициалы, организация, должность уполномоченных представителей исполнителя, заказчика проектной и других организаций, осуществляющих пооперационный контроль качества выполнения технологических операций, авторский надзор, измерения контролируемых параметров, лабораторных исследований и др.
В строке «произвели осмотр работ, выполненных» указываются: наименование подрядчика, исполнителя работ.
В строке «К освидетельствованию предъявлены следующие работы» указывается наименование скрытых работ.
В строке 2 «Работы выполнены по проектной документации» указываются: наименование проектной организации, № чертежей и дата их составления или идентификационные параметры эскиза или записи в журнале авторского надзора.
В строке 3 «При выполнении работ применены» указываются: наименование материалов, конструкций, изделий со ссылкой на паспорта или другие документы о качестве и соответствии их требованиям проекта.
В строке «Исполнителем работ предъявлены следующие дополнительные доказательства соответствия работ предъявляемым к ним требованиям, приложенные (не приложенные) к настоящему акту» указываются: исполнительные схемы и чертежи, заключения лабораторий, результаты пооперационного контроля качества, измерений и др.
В строке 4 указываются: значения измеренных комиссией параметров – уклон поверхности среза, состояние разделительных слоев, количество засорителей в очищенном щебне, толщина защитного слоя, модули деформации и др.
В строке 5 «При выполнении работ отсутствуют (или допущены) отклонения от проектной документации» при наличии отклонений указываются: кем согласованы, № чертежей и дата согласования.
В строке 7 дается заключение о результатах освидетельствования скрытых работ и возможности производства последующих работ или необходимости доработки проекта. Здесь же указывается наименование последующих работ или работ по доработке объекта.
В строке «Дополнительная информация» указывается информация о соответствии качества выполнения скрытых работ, не отраженная ранее.
В строке «К настоящему акту прилагаются» указываются: материалы, отражающие результаты пооперационного контроля качества выполнения технологических операций, авторского надзора проектной организации, промежуточных результатов измерений качественных показателей объекта, лабораторных исследований, результатов промежуточных испытаний и других материалов, характеризующих соответствие качества выполнения скрытых работ.

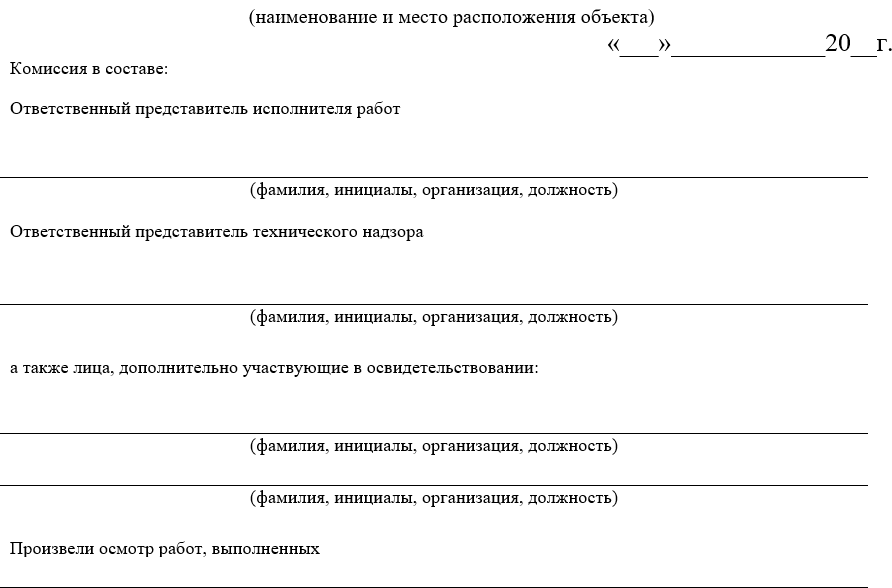

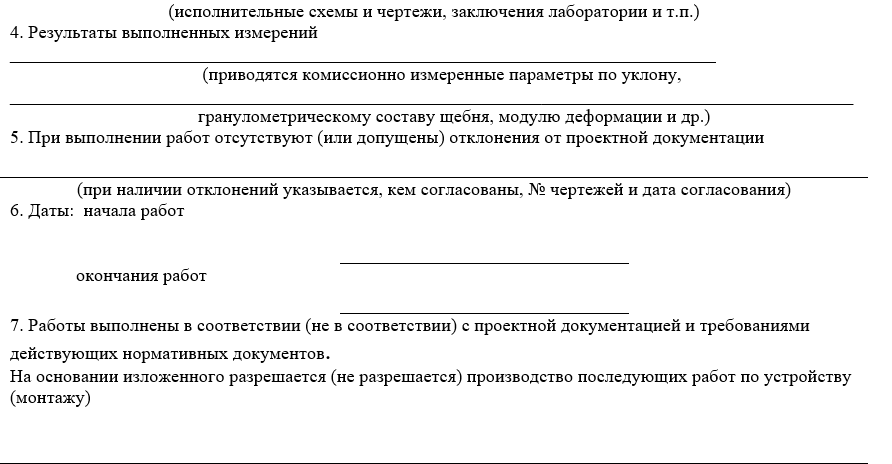

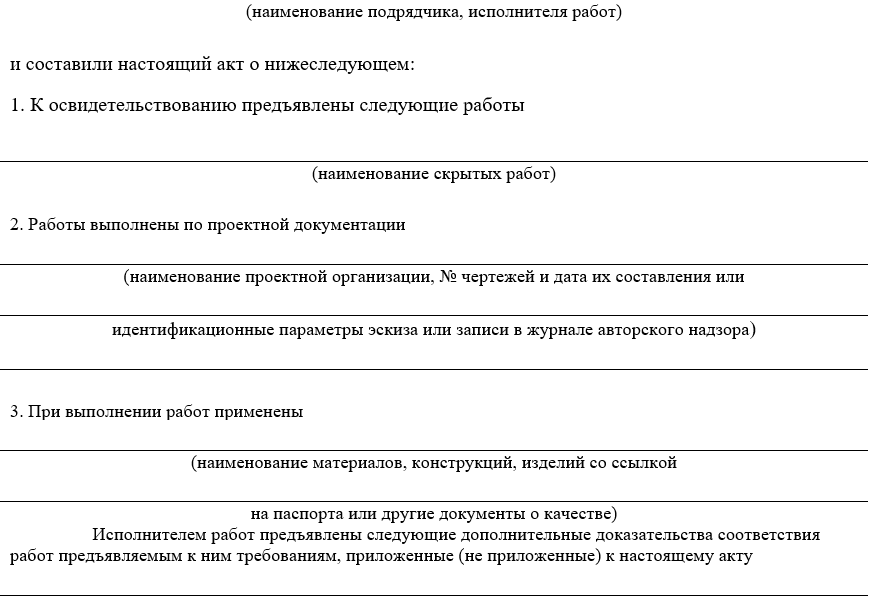

АКТ № _____
освидетельствования скрытых работ,
выполненных при капитальных ремонтах железнодорожного пути

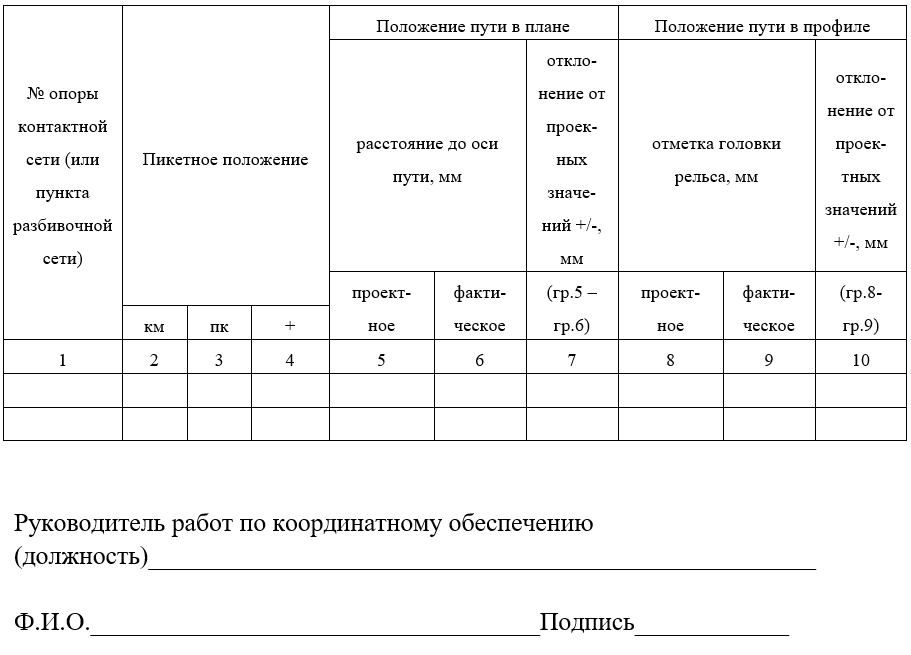

Ведомость исполнительного контроля реализации проектных
решений в плане и профиле на участке ремонта железнодорожного
пути с использованием ГИТ

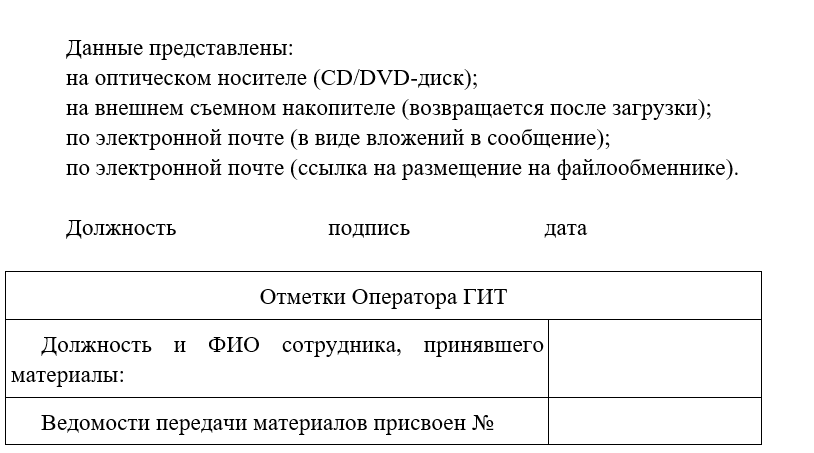

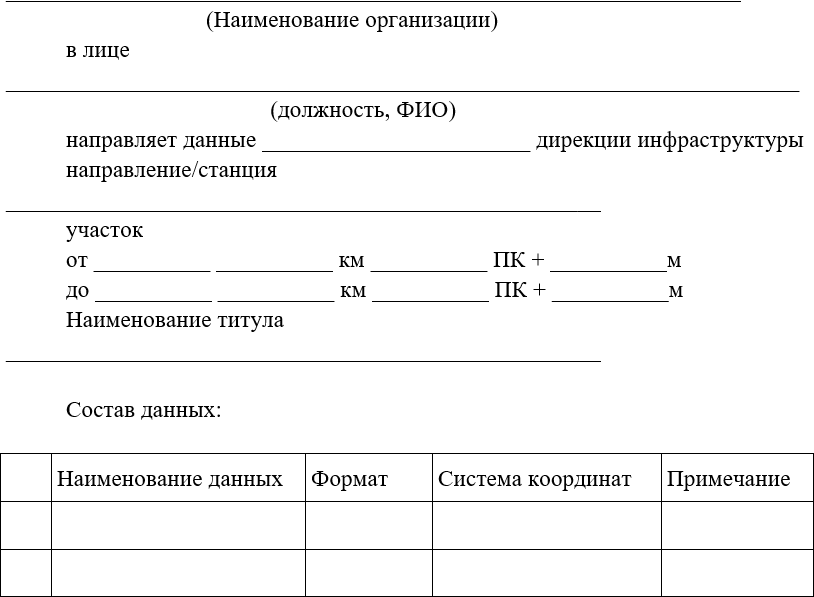

Ведомость передачи материалов для ввода данных в базу данных ГИТ
